| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | AllWin |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | SP100 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | USD4000--USD29800/set |
| تفاصيل التغليف: | صناديق خشبية |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 30sets / شهر |
| المواد: | SUS304الفولاذ المقاوم للصدأ | لتر: | 100 لتر |
|---|---|---|---|
| القوة: | 55 كيلوواط | اللون: | أبيض أو تحتاجه |
| الوزن: | 2000 كجم | السعة: | 600-1200 كجم |
| مضخة تغذية: | مضخة الحجاب الحاجز الهوائية ARO مقاس 1.5 بوصة | الرفاهية: | 10-20um |
| طحن الخرز: | 10.-1.2 ملم | الختم الآلي: | ختم ميكانيكي مزدوج بتكنولوجيا مستقلة |
| إبراز: | آلة مطحنة الرمل SUS304,آلة مطحنة الرمل الخرز 1.2 مللي متر,مطحنة حبة المختبر SUS304 |
||

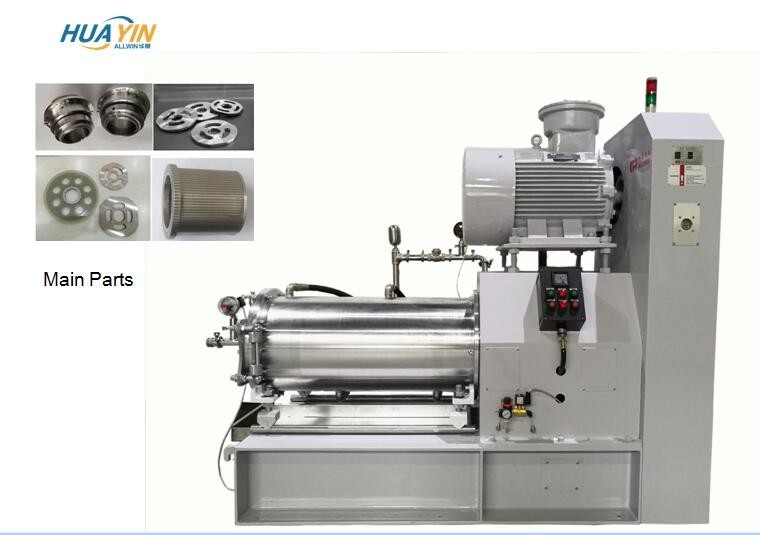

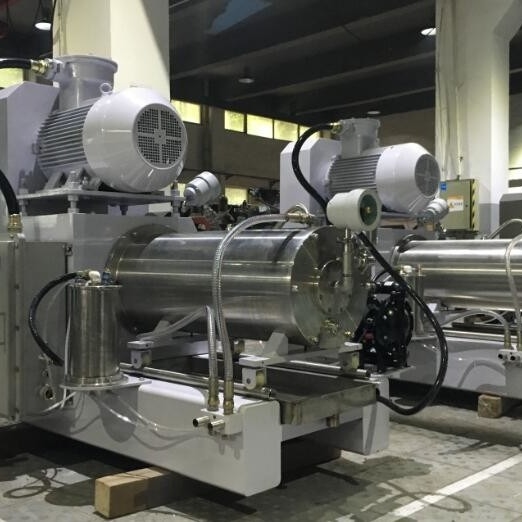

نموذج إنتاج آلة طاحونة الحبات SP100 لصبغات الحبر
55كيلوواط SUSغرفة داخلية من الفولاذ المقاوم للصدأ للماء السائل الكيميائي القاعدي، صبغ الطلاء، المبيدات الحشرية SC 100L حبة طاحونة
مقدمة رئيسية:
1.الهيكل مضغوط ومستقر: يتم وضع المحرك في الجزء العلوي ، ويتم وضع غرفة الطحن في الجزء السفلي ، والارتفاع الإجمالي للمعدات منخفض.أكثر من 20 لتر طواحين نموذج كبير مع قاطرة الزحف للصيانة السهلة.
2.أغلاق ميكانيكي مزدوج: لديها تقنيتين براءة اختراع، مع المبرد القسري، حلقة الختم المقاومة ل 1600 نوع من المذيبات، المبرد متوافق مع المواد، لا توجد ملوثات، والتشغيل الموثوق بها.
3.نظام فصل الفراغات: تدفق كبير ، لا يمنع: منفصل فتحة الدوار المجوف الديناميكي-المنطقة الكبيرة للغاية يستخدم مبدأ الفصل الديناميكي للقوة الطرد المركزي. استخدام حبات طحن صغيرة للغاية (0.3 إلى 3 مم).لا توجد حواجز تصدير في ظل ظروف تدفق عاليةتبديد حرارة جيد، توزيع ضيق لحجم الجسيمات
4.تشتيت القرص الكلاسيكي: 3 أقراص جانبية ، 4 أقراص جانبية ، أقراص منحنية ، أقراص أسفل و أقراص غريبة ، يمكن اختيار مواد مختلفة ، مثل الفولاذ المقاوم للصدأ ، الفولاذ المسبوب ، السيراميك ، سبيكة صلبة & PU الخ
5.غرفه الداخلية للطحن: لديها تقنيتين براءة اختراع: تبريد الغرفة وتفكيكها. حجم الغرفة من 0.6-300L. المواد هي الفولاذ المقاوم للصدأ، الفولاذ المسبوك، السيراميك، سبيكة صلبة وPU، الخ
6.العرض والتحكم الكهربائيl: عمود أساسي من عمود التشغيل، نظام التحكم العالي أكثر تكاملًا ونظام الجهاز والبرمجيات لجمع البيانات PLC Allwin، ونظام التحكم في العملية وتحسين العملية أكثر.
الخصائص الرئيسية:
1المواد المختلفة يمكن أن تلبي احتياجات مختلفة:
تم اعتماد مواد عالية المقاومة للكشط: السيراميك الكربيد السيليكون، مثل سبيكة صلبة، 9Cr18Mo الفولاذ سبيكة، SUS 304 الفولاذ المقاوم للصدأ، لضمان تعزيز عمر العمل من آلة طاحونة اللؤلؤ.في غضون ذلك نقترح أن الكرات الطحن المناسبة لتتناسب مع مواد الغرفة الداخلية.
2خفض الحرارة:
تطبيق التكنولوجيا التبريد الحلزوني مزدوج المملوكة الخاصة به لتعزيز مساحة رفض الحرارة، مع المواد المتفوقة مع الموصلات الحرارية الجيدة وخفض درجة الحرارة قبل التبريد تأتي في الأنابيب.أيضا درجة الحرارة أقل إذا اخترت الغرفة الداخلية من السيراميك الكربيد السيليكون.
3. تعزيز الدقة:
يمكن الوصول إلى دقة مختلفة بعد الطحن لمتطلباتك المختلفة، أصغر وسائل الطحن من 0.1mm مع 200-300nm.
4تحسين الكفاءة:
الكفاءة العالية مع توفير الطاقة، لديها طحن وتوزيع التكنولوجيا، عادة الكفاءة أعلى من 10-30٪ من الآلات التقليدية.كما أنه من الأفضل إذا اخترت درجة الحرارة هو أفضل.
5. تقليل القوى العاملة مع ضوء مؤشر
يمكن لعامل واحد بسهولة تشغيل وإدارة 5-10 مجموعات آلات الطاحونة إذا أضاف الطاحونات الضوء المؤشر، وتقليل تكلفة الإنسان.سوف يكون التشغيل الآلي والذكاء وتوفير المزيد من تكاليف العمل.
مبدأ عمل آلة طاحونة الحبات
مبدأ العمل هو استخدام مضخة المواد لإدخال مواد الخليط الصلب السائل التي تم تفريغها مسبقًا ورطوبة بواسطة الخلاط إلى الغرفة.ويتم تحريك المواد ووسيلة الطحن في الغرفة بواسطة المنثر الدوار عالي السرعة، بحيث الجسيمات الصلبة في المادة والوسائط طحن تنتج تصادم أقوى، الاحتكاك،وتأثيرات القطع مع بعضها البعض لتحقيق الغرض من تسريع طحن الجسيمات الدقيقة وتشتت الجيراتبعد طحن وتشتت، والمواد تمر من خلال منفصل ديناميكي لفصل الوسط طحن وتتدفق خارج أنبوب التفريغ.
المعلم التقني الرئيسي لمطحنة الكرات الأفقية 100L
| لا. | المعيار الرئيسي | SP100 | ملاحظة |
| 1 | قوة المحرك الرئيسي ((كيلوواط) | 55 | ثلاثي المراحل 230 فولت 50 هرتز |
| 2 |
الحجم الفعال (ل) |
100 | |
| 4 | ضغط المياه Mpa | 0.3 | |
| 5 |
استهلاك مياه التبريد (L/min) |
2.5 - -3 متر / ساعة |
الحد الأدنى يمكن أن يكون يتم اختيارها لاستهلاك المياه، في حالة أن تكون درجة حرارة مياه التبريد أقل من 10 درجة مئوية. |
| 6 | الأبعاد الإجمالية (ملم) | 2000*940*2000 | |
| 7 | الوزن (كيلوغرام) | 2000 |

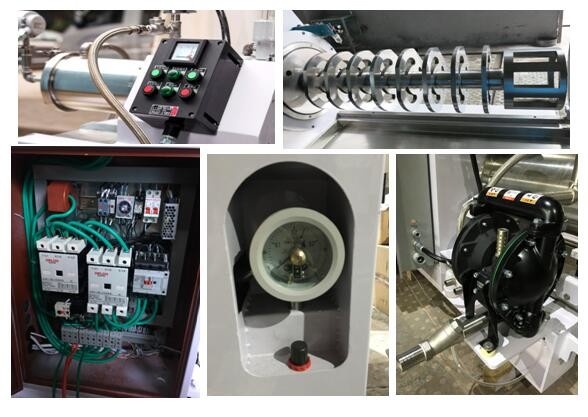

معلومات تعليمات التكوين:
1الغرفة الخارجية: 304 الفولاذ المقاوم للصدأ
2الغرفة الداخلية: SUS304الصلب المقاوم للصدأ
3عمود تشتيت: 40Cr مع طلاء الكروم الصلب
4قرص التشتيت: 304 الفولاذ المقاوم للصدأ
5الختم الميكانيكي: الختم الميكانيكي المزدوج بضغط 0.45 Mpa
6غطاء نهاية التغذية والفراغ على الغرفة: 304 الفولاذ المقاوم للصدأ
7.الفرق الطرد المركزي للتوربين والخنازير: 304 الفولاذ المقاوم للصدأ و YG6 الصنوبر.
8حلقة شاشة التفريغ الثابت: 304 حلقة شاشة الفولاذ المقاوم للصدأ مع 304. الفجوات: 0.5mm.
9مضخة التغذية: مضخة الحجاب الهوائي 1.5 "ARO.
10تكوين الأجهزة الكهربائية: آلة غير مضادة للانفجار، مناسبة للمواد المستندة إلى الماء، محرك مضاد للانفجار 30 كيلوواط. أجزاء غير مضادة للانفجار: عمود التشغيل،صناديق الأجهزة الكهربائية.مقياس الضغط الكهربائي، درجة الحرارة، صمامات السولينويد مع الاتصالات الكهربائية غير مضادة لـ EX.
11- أجزاء ربط: أجزاء ربط من نوع المقبض من الفولاذ المقاوم للصدأ.
تاريخ (ألوين)
منذ تأسيسها في عام 1993، تركز آلون على تكنولوجيات التشتت للطحن لمدة نصف قرن. السيد وانغ يونغ تشي، كبير المهندسين لديناLtd ومهندس كبير طوّر أول مطحنة رمل صينية في عام 1967على مدى السنوات الـ 24 الماضية ، حققت آلون ماكينات إنجازات كبيرة من خلال الابتكار الجريئة والممارسات المستمرة. لدينا 11 براءة اختراع حول طواحين اللؤلؤ وحصلت على شهادة الامتثال حقوق الملكية الفكرية.يمكننا أن نقدم كل من طواحين طحن الحبات والخطوط الإنتاجية لمستخدمي الطحن الرطبفي السنوات الست الماضية، قمنا بأكثر من 300 تجربة لتفريق و طحن، لدينا أكثر من 1300 طاحونة حبة تطبيقات في مختلف المجالات.
الطلب المقدم:الطلاء والطلاء،الصبغة والمواد الملونة،حبر الطباعة/حبر الرصاص الرقمي،حبر الحفر،الطب والتجميل،صناعة المبيدات الحشرية والكيمياء الزراعية،الصناعة الغذائية ومعالجة الأغذية،المعادن غير المعدنية،منتجات نانومتر عالية التقنية"ورقة و كيمياء صنع الورق"
خدمة ما بعد البيع:
1. تعليمات الفيديو لتركيب وتشغيل، إذا لزم الأمر، وسوف نرتب المهندس إلى مصنعك.
2. 12-24H ردود فعل أي أسئلة العملاء، أولا عرض الفيديو لمساعدتك على حل، إذا كان هناك حاجة ترتيب مهندس الصيانة بالنسبة لك.
الحزمة والشحن:يجب تغطيتها بفيلم مضاد للكسر ثم تعبئتها في صناديق خشبية، ثم يتم شحنها بحراً بواسطة FCLor LCL.
كما عرضت المنتجات ذات الصلة:آلة التشتت والحبات الزركونية، وهذه المنتجات 2 مهمة جدا لمصانع الحبات، هذه المواد هي قبل التشتت بشكل جيد،انها أفضل للطحن مع طاحونة اللؤلؤ بعد التوزيع المسبق جيداأيضاً حبات الزركونيا (حبات طحن ذات أحجام مختلفة لتلبية دقة مختلفة.

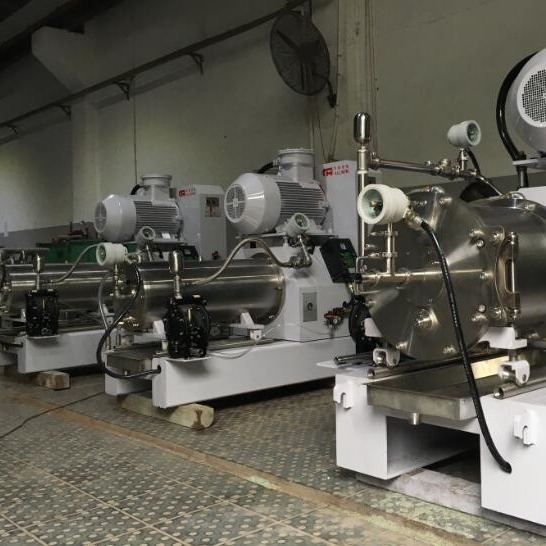

ورشة عمل العملاء:
إذا كنت بحاجة لمزيد من المعلومات التفصيلية والسعر، يرجى عدم التردد في الاتصال بنا، أيضا ترحيبا حارا لزيارة لنا.
